DJ型、DJII型大傾角擋邊輸送機

用途及使用范圍

　　DJ型、DJII型大傾角擋邊輸送機可大角度連續輸送散狀物料，可輸送松散密度為500～2500千克/立方米 的各種散狀物料，廣泛用于冶金、礦山、煤炭、建材、化工、輕工、港口、糧食、船舶等各行各業。

　　該輸送機適用工作環境溫度在-25℃～40℃之間，如采取相應的防護措施，還可以用于防爆、防水、防腐、阻燃、高溫、嚴寒等各種條件下使用。

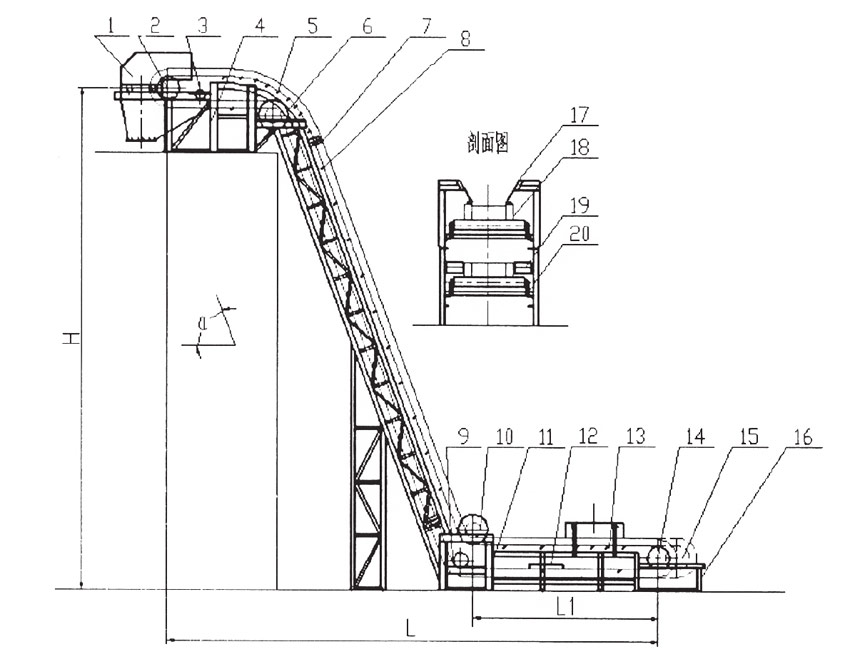

技術特點及結構圖

　　◆輸送機由于采用的是具有波狀擋邊和橫隔板的輸送膠帶最大傾角可達90°，節省設備占地面積；

　　◆輸送機輸送量大、能耗低、結構簡單、維修方便、膠帶運行壽命長；

　　◆帶式輸送機按帶寬可分為：500、650、800、1000、1200、1400、1600；

　　◆帶式輸送機按帶速可分為：0.8、1.0、1.25、1.6、2.0、2.5、3.15。

1、頭部漏斗 2、頭部滾筒 3、拍打清掃器 4、頭架 5、凸弧段托輥 6、凸弧段機架 7、防跑偏裝置 8、平行上托輥 9、改向滾筒 10、改向壓輪裝置

11、凹弧段機架 12、空段清掃器 13、緩沖托輥 14、尾部改向滾筒 15、螺旋拉緊裝置 16、尾架 17、導料槽 18、輸送膠帶 19、托帶輥 20、平行下托輥

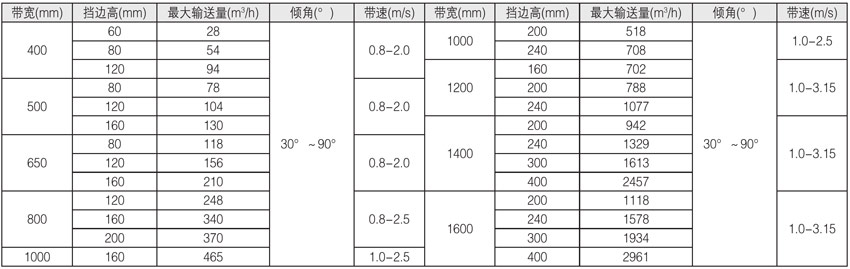

主要技術參數
